מערכת ניטור אוויר רציפה לשמירה על IAQ ולחסכון באנרגיה
אריק אביטל, מנכ"ל אינסופקו, וגיא גיורא, מהנדס מכירות בכיר
ריכוז CO2 משמש אינדיקציה יעילה במקומות הומי אדם לאיכות האוויר, לתחושה הכללית ולרמת הריכוז הקוגניטיבי של השוהים בחלל. ערכים תקינים לריכוז CO2 נעים סביב ה- 420ppm כאשר בריכוזים מעל 700ppm קיימת הרגשת אי-נוחות ותחילת עייפות.
לצורך פתרון בעיה זו, פותחה בארה"ב מערכת דיגום וניטור רציף מרכזית והשוואתית של איכות האוויר הכוללת סט רגשים כדוגמת CO/TVOC/Particles PM2.5/CO2. המערכת מנטרת את איכות האוויר במספר אזורים מוגדרים מראש באופן רציף (24/7) ומשווה את איכות האוויר פנים לאוויר חוץ מבנה. במידה ואיכות האוויר בתוך החלל תקינה המערכת מקטינה את מספר החלפות אוויר צח וגורמת ל "חסכון באנרגיה" משמעותי, תוך שמירה על איכות האוויר ונוחות המשתמשים.

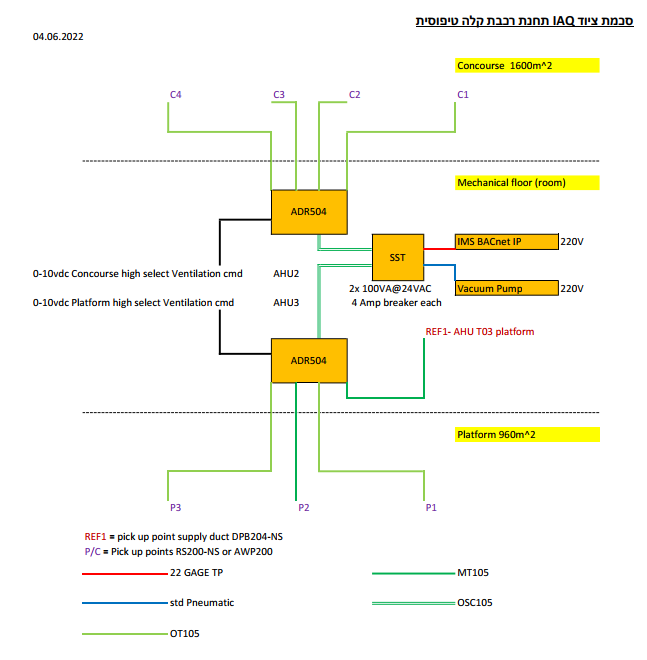

במידה ואיכות האוויר אינה עומדת בדרישות, המערכת תפקד על הגדלת מספר החלפות האוויר עד תיקון המצב. ניטור איכות האוויר מתבצע ע"י דגימת האוויר בצורה מחזורית מנקודות חישה הפרושות בחלל, תוך פתיחה וסגירה של סולנואידים וצינוריות אנטיסטטיות, הנ"ל מבוצע בעזרת משאבת וואקום דרך נחירי דגימת אוויר. נקודת חישה נוספת מותקנת בתעלת אספקת האוויר חוץ וזו נקודת הייחוס. כל קריאה מנקודות החישה באזורים מושווית לקריאה מנקודת הייחוס. באמצעות שיטת הקריאה ההשוואתית המדויקת ניתן לדעת את איכות האוויר הנמדדת.
פיקוד לשינוי ספיקת אויר חוץ יבוצע ע"י אות אנלוגי או דרך תקשורת BACnet IP שיועבר ישירות למערכת האוורור הרלוונטית בבקרת המבנה. המערכת מפוקדת ע"י מערכת מחשב המזרימה נתוני אמת / התראות למרכז המספק המלצות לשינויים.
השפעת ריכוז הפחמן הדו חמצני על גוף האדם:
למערכת מספר יתרונות:
- מערכת רציפה דוגמת בכל 15 דקות כל סנסור CO2
- העברת פקודה 0-10VDC לווסת מהירות מפוח יט"א אוויר צח או לקופסת אוויר VAV
- אפשרות לרגשים נוספים - חלקיקים, CO, TVOC
- רגשים איכותיים ברמה אנליטית שמוחלפים כל 6 חודשים
- שתי משאבות ואקום השנייה כגיבוי חם
- מאפשר ניטור מרחוק של אירועי בטיחות
- החזר השקעה למערכת עם בקרת CO2 כשלוש שנים בלבד
- הפקת גרפים המתארים את החלפות האוויר / ספיקות / איכות האוויר זמינים לכל מורשה
- שרות ואחריות ארוך טווח למערכות
- המערכת שולחת התראות לחריגות בערכים הנמדדים
- במקרה של תקלה המערכת מספקת פקודה אוטומטית להחלפות אוויר בערך שהוגדר מראש
- שימוש ברגש אחד מדויק על פני שימוש בהרבה רגשים פחות מדויקים באזור
